YE2高效節能電機定子機殼同軸度工裝的制作方法
技術領域：
    本技術涉及一種高效節能電機定子機殼同軸度工裝，是屬于YE2高效節能電機的機殼與定子同軸度加工工裝結構和生產工藝領域。

背景技術：

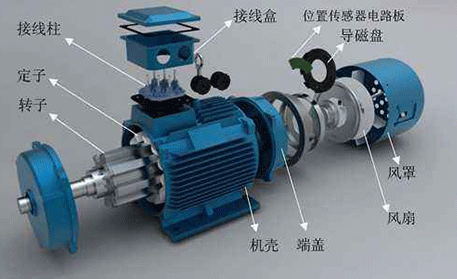

    現有高效節能電機機殼大多采用鋁合金、鋁鎂合金、鋼板卷筒等材料制成，可是這些鋁合金、鋁鎂合金、鋼板卷筒材料所構成的機殼很容易在制作過程變形，以致電機定子壓入機殼后，電機機殼止口與定子內圓不同軸心，造成電機定子與轉子同軸度偏差，電機氣隙不平衡，電機振動加大，出現機械噪音，效率低下等后果。定子本身具有內外圓公差范圍的同軸度偏差，即使正常壓入機殼也有不同程度的同軸度問題，以致對電機氣隙要做的大些，這樣電機的效率和功率因數下降。

實用內容
    本技術的目的在于解決上述現有生產技術中的不足之處而提供一種結構簡單，成本低，安裝簡易，提高加工精度和工作效率的高效節能電機定子機殼同軸度工裝。主要包括有一種高效節能電機定子機殼同軸度工裝，包括有主軸(I)、外推錐套(2)、脹胎體(3)、壓緊螺母(5 )、定位銷(4 )構成，其特征是主軸(I)與外推錐套(2 )連接，脹胎體(3 )與主軸錐度(12)和外推錐套錐度(21)連接并通過定位銷(4)定位，外推錐套(2)同墊片(6)與壓緊螺母(5)壓緊，壓緊螺母(5)與主軸螺栓(15)相配合并可以調節外推錐套(2)在主軸(I)上的軸向移動。I.按照實用要求I所述的一種高效節能電機定子機殼同軸度工裝，其特征有主軸(I)、外推錐套(2)、脹胎體(3)同軸心，并且有相同的錐度配合。2.按照實用要求I所述的一種高效節能電機定子機殼同軸度工裝，特征有脹胎體(3)是有彈性的金屬構成并6-8等分線切割槽(31)的整體，具有脹大與縮小回位功能。

圖I本技術結構總成主視圖；圖2本技術結構外推錐套視圖；圖3本技術結構脹胎體視圖；圖4本技術結構主軸視圖；圖5本技術結構實施例圖。附圖名稱編號主軸(I);外推錐套(2);脹胎體(3);定位銷(4);壓緊螺母(5);墊片(6 );機殼(7 );定子(8 );主軸根部錐度(11)主軸錐度(12 );定位銷(14 );主軸螺栓(15 );外推錐套錐度(21);鍵槽(22);槽(31);脹胎體錐度(32);止口(71);止口(72);定子內圓(81)。

具體實施方式
    現結合附圖，詳述本技術具體實施方式.本技術的目的在于解決上述現有生產技術中的不足之處，提高加工精度和工作效率的高效節能電機定子機殼同軸度工裝。主要包括有一種高效節能電機定子機殼同軸度工裝，包括有如圖I所示主軸(I)、外推錐套(2)、脹胎體(3)、壓緊螺母(5)、定位銷(4) (14)構成，其特征是主軸(I)與外推錐套(2)通過定位銷(14)和鍵槽(22)可滑動連接；脹胎體錐度(32)與主軸錐度(12)和外推錐套錐度(21)連接并通過定位銷(4)定位以免造成轉動；外推錐套(2)同墊片(6)與壓緊螺母(5)壓緊，壓緊螺母(5)與主軸螺栓(15)相配合并可以調節外推錐套(2)在主軸(I)上的軸向移動。如圖3所示的一種高效節能電機定子機殼同軸度工裝，其特征有脹胎體(3)是有彈性的金屬構成并6-8等分線切割槽(31)的整體，具有脹大與縮小回位功能。如圖I和圖5所示實施例中有主軸(I)、外推錐套(2)、脹胎體(3)同軸心，并且有相同的錐度配合，外推錐套(2)向主軸根部方向移動時，脹胎體錐度(32)通過主軸錐度
(12)和外推錐套錐度(21)推力使脹胎體(3)向外張開，與緊密壓緊電機定子內圓(81)并撐緊定子(8)，當主軸根部錐度(11)與機床配合轉動時就可以一次性加工機殼(7)的兩端止口(71) (72)，保證電機定子內圓(81)，與電機機殼止口同軸度，外推錐套(2)向軸外移動時脹胎體(3)向內收縮與電機定子(8)內圓脫離。本技術提供一種可以大幅減小電機氣隙長度，提聞聞效電機效率和功率因數，提高加工精度和工作效率，工藝簡單，成本低，安裝與拆卸簡便。

實用要求

1.一種高效節能電機定子機殼同軸度工裝，包括有主軸、外推錐套、脹胎體、壓緊螺母、定位銷、墊片構成，其特征是主軸與外推錐套連接，脹胎體與主軸錐度和外推錐套連接并通過定位銷定位，外推錐套通過墊片與壓緊螺母壓緊，壓緊螺母與主軸螺栓相配合并可以調節外推錐套在主軸上的軸向移動。
2.按照實用要求I所述的一種高效節能電機定子機殼同軸度工裝，其特征有主軸、外推錐套、脹胎體同軸心，并且有相同的錐度配合。
3.按照實用要求I所述的一種高效節能電機定子機殼同軸度工裝，其特征有脹胎體是由彈性的金屬構成并6-8等分線切割槽的整體。

設計摘要
    本技術公開了一種高效節能電機定子機殼同軸度工裝，適用于YE2高效節能電機的機殼與定子同軸度加工，所述的工裝包括有主軸、外推錐套、脹胎體、壓緊螺母、定位銷、墊片構成，是保證高效節能電機定子內圓與機殼止口同軸度的有效加工工裝及工藝。本技術提供一種結構簡單，成本低，安裝簡易，提高加工精度和工作效率。
