背景技術：
    本技術涉及一種變頻電機，特別是一種YVP變頻電機定子骨架。定子骨架是用于放置定子鐵芯與繞組線圈的電機部件，具有外觀整潔、絕緣性好和制作效率高的特點，被廣大制造商普遍采用。但常規的定子骨架由于定位孔四周的受力強度較低，在電機工作時會因外力導致定位孔四周出現變形或斷裂的現象；并且現有的定子骨架在電機工作時，經常會因電機震動導致上、下骨架盤之間出現松散，脫開的現象。因此，現有的定子骨架存在受力強度低，上、下骨架盤連接不緊密的缺點。

技術實現要素：

    本技術的目的在于，提供一種YVP變頻電機定子骨架。它具有受力強度高、使用壽命長的特點。本技術的技術方案：一種YVP變頻電機定子骨架，包括上骨架盤和下骨架盤，所述上骨架盤上設有多個上定位孔，上定位孔外側設有第一加強筋；所述下骨架盤上設有多個下定位孔，下定位孔外側設有第二加強筋，所述第一加強筋與第二加強筋貼合。

前述的YVP變頻電機定子骨架中，所述上骨架盤外側設有多個上支架，上支架上設有矩形槽，所述下骨架盤外側設有多個下支架，下支架上設有矩形臺階，所述下支架經矩形臺階扣入上支架的矩形槽內。
前述的變頻電機定子骨架中，所述上支架與下支架上均設有長槽，長槽一端設有第三加強筋。
前述的變頻電機定子骨架中，所述上骨架盤上設有多個繞線柱，相鄰繞線柱之間設有連接板。
前述的變頻電機定子骨架中，所述連接板包括多組連接板組，每組連接板組包括三塊由低到高依次設置的連接板單體，連接板單體設置在相鄰繞線柱之間。
前述的變頻電機定子骨架中，所述上骨架盤一端設有安裝柱和接插柱。
前述的變頻電機定子骨架中，所述上骨架盤上設有安裝孔，安裝孔以間隔分布的方式設置在上定位孔一側。

    與現有技術相比，它通過設置在定位孔外側的第一加強筋和第二加強筋，加強了定子骨架在安裝孔與上、下定位孔處的受力強度，提高了定子骨架的使用壽命；并通過設置在上、下支架上的矩形槽與矩形臺階的配合安裝，使定子骨架能夠緊密連接，不會因外力出現松動或脫開的現象。本技術還設有繞線柱和高低不同的連接板，使漆包線在繞線時可以互相交錯放置，避免漆包線因相互擦碰導致短路或斷開；第三加強筋可以提高上、下支架的連接強度，進一步提高了定子骨架的使用壽命。

附圖說明

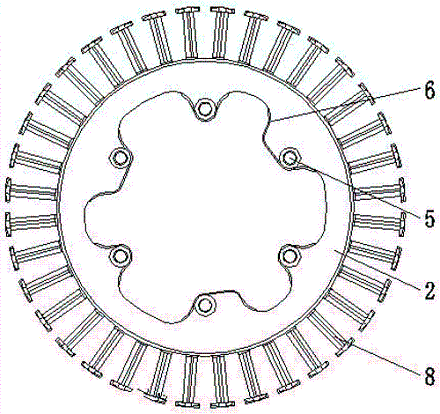

附圖中的標記為：1-上骨架盤，2-下骨架盤，3-上定位孔，4-第一加強筋，5-下定位孔，6-第二加強筋，7-上支架，8-下支架，9-長槽，10-第三加強筋，11-繞線柱，12-連接板，13-安裝柱，14-接插柱，15-安裝孔，71-矩形槽，81-矩形臺階。

具體實施方式

    下面結合附圖和實施例對本技術作進一步的說明，但并不作為對本技術限制的依據。實施例。YVP變頻電機定子骨架，構成如圖1所示，包括上骨架盤1和下骨架盤2，所述上骨架盤1上設有多個上定位孔3，上定位孔3外側設有第一加強筋4；所述下骨架盤2上設有多個下定位孔5，下定位孔5外側設有第二加強筋6，所述第一加強筋4與第二加強筋6貼合。

    本技術將下支架8經矩形臺階81扣入上支架7的矩形槽71內，使上骨架盤1與下骨架盤2緊密連接，上定位孔3與下定位孔5經骨架盤連接后可置入定位銷，定位銷可以提高定子骨架的受力強度并起到限位作用，防止定子骨架在工作時因外力出現松散或脫開的現象，定位孔外側的第一加強筋4和第二加強筋6可以提高定子骨架在定位孔與安裝孔處的受力強度，防止定子骨架因外力出現變形或斷裂的現象。上、下骨架盤連接后漆包線可經繞線柱11與連接板12進入上、下支架形成繞組線圈，不同高度的連接板12可以使漆包線在繞線時高低交錯放置，防止漆包線在電機工作時因外力相互擦碰導致短路或斷開。上、下支架內側用于放置定子鐵芯，外側用于放置繞組線圈，長槽9用于緩解加工中的塑料收縮問題，第三加強筋10用于提高上、下支架的連接強度；上骨架盤1一端的安裝柱13和接插柱14用于連接變頻電機測速器，通過變頻電機測速器可以實時檢測變頻電機的工作狀態，保證電機的平穩運行。

技術特征：

 1.變頻電機定子骨架，其特征在于：包括上骨架盤(1)和下骨架盤(2)，所述上骨架盤(1)上設有多個上定位孔(3)，上定位孔(3)外側設有第一加強筋(4)；所述下骨架盤(2)上設有多個下定位孔(5)，下定位孔(5)外側設有第二加強筋(6)，所述第一加強筋(4)與第二加強筋(6)貼合。 2.根據權利要求1所述的變頻電機定子骨架，其特征在于：所述上骨架盤(1)外側設有多個上支架(7)，上支架(7)上設有矩形槽(71)，所述下骨架盤(2)外側設有多個下支架(8)，下支架上設有矩形臺階(81)，所述下支架(8)經矩形臺階(81)扣入上支架(7)的矩形槽(71)內。 3.根據權利要求2所述的變頻電機定子骨架，其特征在于：所述上支架(7)與下支架(8)上均設有長槽(9)，長槽(9)一端設有第三加強筋(10)。 4.根據權利要求1所述的變頻電機定子骨架，其特征在于：所述上骨架盤(1)上設有多個繞線柱(11)，相鄰繞線柱(11)之間設有連接板(12)。 5.根據權利要求4所述的變頻電機定子骨架，其特征在于：所述連接板(12)包括多組連接板組，每組連接板組包括三塊由低到高依次設置的連接板單體，連接板單體設置在相鄰繞線柱(11)之間。 6.根據權利要求1所述的變頻電機定子骨架，其特征在于：所述上骨架盤(1)一端設有安裝柱(13)和接插柱(14)。 7.根據權利要求1所述的變頻電機定子骨架，其特征在于：所述上骨架盤(1)上設有安裝孔(15)，安裝孔(15)以間隔分布的方式設置在上定位孔(3)一側。

技術總結
    本技術公開了一種YVP變頻電機定子骨架,包括上骨架盤(1)和下骨架盤(2)，所述上骨架盤(1)上設有多個上定位孔(3)，上定位孔(3)外側設有第一加強筋(4)；所述下骨架盤(2)上設有多個下定位孔(5)，下定位孔(5)外側設有第二加強筋(6)，所述第一加強筋(4)與第二加強筋(6)貼合。本技術通過完全貼合的第一加強筋與第二加強筋，使變頻電機定子骨架具有受力強度高，使用壽命長的特點。
