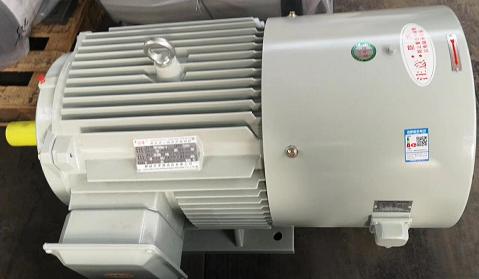

本技術的目的在于提供一種工作效率高、節電效果好的YE2高效節能電機。本技術是這樣實現的。此種電機由端蓋、軸承外蓋、軸承內蓋、軸承、軸、定子、轉子、勵磁線圈、整流器總成、風扇、風扇帽和電腦板組成，亦即在現有Y系列三相異步電機的基礎上，在電機轉子上加裝勵磁線圈，在電機軸上設置整流器總成并由導線與微電腦相連。通過微電腦電子單片機控制，給勵磁線圈提供適當?shù)膭畲烹娏鳎闺妱訖C(jī)工作處于同步最佳狀態，以減小電動機的轉差率，提高其功率因數和扭矩，從而達到高效工作和省電節能的目的。

    該電機電子控制部分采用微電腦單片機作主控電路，電路包括采樣檢測、控制、運算、輸出、電源和軸承檢測六個部分。工作時，由電流采樣部分采集電機運行電流，通過互感器檢測出電壓和電流的相位，將電壓、電流信號通過運算放大器LM2903轉換成AT2051可識別信號后，送至微電腦芯片AT2051、邏輯陣列E7032進行PI運算；由AT2051輸出的PWML運算比較后的信號，隔離后輸送給LM2903，經過轉換來控制輸出控制部分IGBT的導通角給以轉子一個合適的勵磁；電源部分通過電源給出220V交流電，采用全波整流濾波后送至精度穩壓電路穩壓后送給各部分使用；軸承檢測部分由溫度傳感器和LM2903組成，通過檢測軸溫與給定軸溫相比較來判斷軸承的老化程度，當檢測結果與給定值相差很大時即給CPU信號使電機自動停止運轉。由于該電機是異步啟動同步運轉，因而其功率因數較高，電能損耗較少，啟動力矩較大，與現有電機相比節能效果可達到10～30％。

    本技術設計合理，構思新穎，是一種智能化機電一體的新產品，利用它可以在抽油機等機械設備工作過程中實現高效、節能的良好效果，有利于降低生產成本和提高經濟效益。該電機在拖動機械拖動下，可作為自勵發電機或補償機使用。

具體實施方式

    如圖所示，本技術由軸承蓋1、端蓋2、軸承3、軸承內蓋4、定子5、轉子6、吊環7、勵磁線圈8、整流器總成9、電腦板10、機軸11、風扇12和風扇帽13組成，其結構、組裝關系如下機軸11兩端分別設有端蓋2，端蓋2外側用螺栓連接有軸承外蓋1，軸承外蓋1、端蓋2通過鍵與機軸11兩端相固定，其中一側端蓋2上用螺栓外接有風扇12和風扇帽13；機軸11中部內側套裝有轉子6，轉子6上設有勵磁線圈8，轉子6外側套裝有定子5，定子5上方設有吊裝用吊環7，兩側分別用螺栓與端蓋2相連接固定；兩側端蓋2內側機軸11上分別裝有軸承3和軸承內蓋4，靠近風扇13一側軸承內蓋4內側的機軸11上設有整流器總成9，整流器總成9一端以導線與轉子線圈相連接，另一端與設置在電機外部的電腦板10相連接。其中，定子5采用原Y系列電機定子線圈，轉子6上按原鼠籠式排列方式開有與定子極對數相同且互相對應的線槽，線槽內下入勵磁線圈，并使其磁場旋轉方向與定子相同。整流器總成9由整流子和碳刷組成。電腦板10采用單片AT2051電腦芯片作主控器，通過輸出控制部分IGBT將電腦板輸出的勵磁電流以最佳狀態輸送給轉子，使電機始終工作在最佳狀態；控制電路(見圖2)包括采樣檢測、控制、運算、輸出、電源和軸承檢測六部分，由可編程微電腦芯片AT2051、邏輯陣列E7032、存儲器X5045、輸出控制部分IGBT、運算放大器LM2903、光耦PC817等組成，其中AT2051采用工作頻率可達到11.5029MHZ的高頻率元件，IGBT采用型號IMBH60-100的高精度元件，電路中的電阻均采用5環電阻，電容、二極管等元件均采用J級品，以保證其工作可靠性。

實用要求

1.一種高效節能電機，由軸承蓋(1)、端蓋(2)、軸承(3)、軸承內蓋(4)、定子(5)、轉子(6)、吊環(7)、勵磁線圈(8)、整流器總成(9)、電腦板(10)、機軸(11)、風扇(12)和風扇帽(13)組成，其特征在于轉子(6)上設有勵磁線圈(8)，靠近風扇(13)一側軸承蓋(4)內側機軸(11)上設有整流器總成(9)，整流器總成(9)一端以導線與線圈(8)相連接，另一端與設置在電機外部的電腦板(10)相連接。

2.根據實用要求1所述的一種高效節能電機，其特征在于電腦板(10)采用單片AT2051電腦芯片作主控器，通過輸出控制部分IGBT將電腦板輸出的勵磁電流以最佳狀態輸送給轉子，使電機始終工作在最佳狀態；控制電路包括采樣檢測、控制、運算、輸出、電源和軸承檢測六部分，由可編程微電腦芯片AT2051、邏輯陣列E7032、存儲器X5045、輸出控制部分IGBT、運算放大器LM2903、光耦PC817組成，其中AT2051采用高頻率工作元件，IGBT采用高精度元件，電路中的電阻均采用5環電阻，電容、二極管均采用J級品，以保證其工作可靠性。

實用摘要

    本技術涉及一種用于工礦企業和農業生產用的高效節能電機，由軸承蓋(1)、端蓋(2)、軸承(3)、軸承內蓋(4)、定子(5)、轉子(6)、吊環(7)、勵磁線圈(8)、整流器總成(9)、電腦板(10)、機軸(11)、風扇(12)和風扇帽(13)組成；轉子(6)上設有勵磁線圈(8)，靠近風扇(13)一側軸承蓋(4)內側機軸(11)上設有整流器總成(9)，整流器總成(9)一端以導線與線圈(8)相連接，另一端與設置在電機外部的電腦板(10)相連接。此種電機是一種智能化機電一體的新產品，利用它可以在抽油機等機械設備工作過程中實現高效、節能的良好效果，有利于降低生產成本和提高經濟效益。
